一、概述
1.1主要用途及适用范围

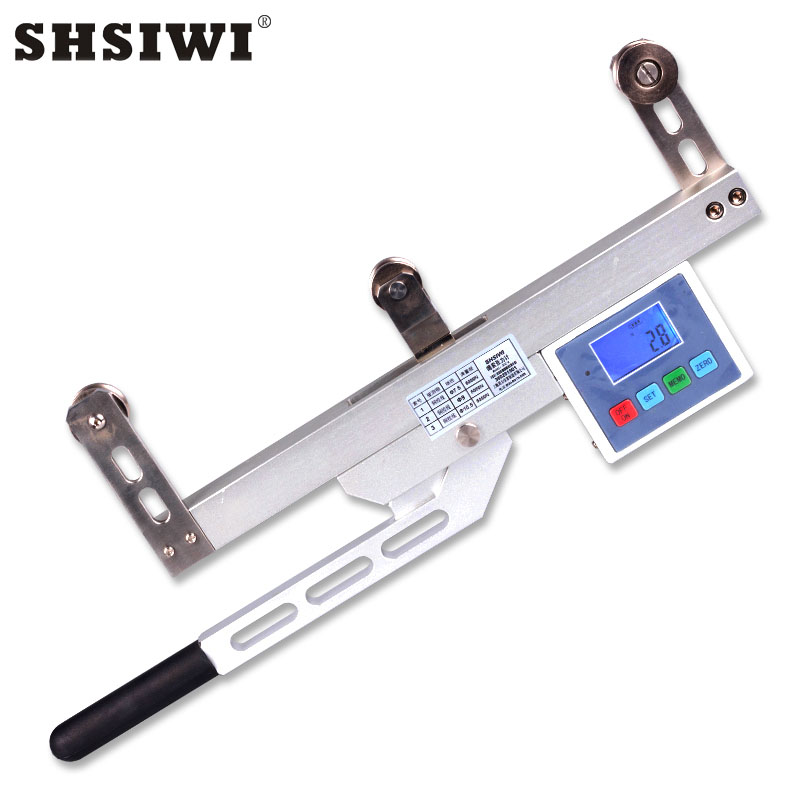

SGZ系列绳索张力计是一款在线测量钢丝绳、电线电缆、光纤和绳索等张力的仪器，主要适用于高铁行业、电力行业、通信行业、交通运输行业、建筑行业、游乐场等场合。也适用于各大科研院校、检测机构等场合。
1.2产品特点
1.2.1在线测量：测量绳索时绳索不需拆卸，可在线测量具有张紧力的绳索，实时加载绳索张力时，可在线观察实时张力。
1.2.2便携式：仪器采用高强度铝合金结构，重量轻、体积小、携带方便，测量绳索张力时，一人便可完成所有操作。
1.2.3 操作方便：仪器加载机构采用杠杆结构，只需要将仪器手柄推到底就可以正确测量绳索张力。
1.2.4 仪器性能稳定，测量精度高，当被测绳索规格与测力计中储存的绳索号一致时，在可定量程内，测量精度可达5%。
1.2.5仪器内置5种预设规格绳索，测量时只需选择相应的绳索号即可。
1.2.6数显显示力值，仪器采用LCD显示测量力值，读数更加方便。
1.2.7多种单位切换：仪器可切换N、Kgf和Lbf等力值。
1.2.8仪器可保存400组测量数据，保存的数据可通过电脑导出。
1.3 品种、规格
1.3.1 测量钢丝绳(电梯专用)
SGZ-A绳索张力计专用于测量钢丝绳张力，其内置规格如下表：
|
索引号 |
线径(mm) |
满量程(N) |
|
1 |
φ8 |
5000 |
|
2 |
φ10 |
5000 |
|
3 |
φ11 |
5000 |
|
4 |
φ13 |
5000 |
|
5 |
φ16 |
5000 |
说明：内置数据为标准数据，客户可根据使用情况确定各绳索的满量程，测量拉断力时，客户需定制。
1.3.2 测量铜绞线(高铁专用)
DGZ-B绳索张力计专用于测量铜绞线张力，其内置规格如下表：
|
索引号 |
标称截面(mm2) |
线径(mm) |
满量程(N) |
|
1 |
50 |
φ9 |
5000 |
|
2 |
70 |
φ10.5 |
5000 |
|
3 |
95 |
φ12.5 |
5000 |
|
4 |
120 |
φ14 |
5000 |
|
5 |
150 |
φ15.8 |
5000 |
说明：内置数据为标准数据，客户可根据使用情况确定各绳索的满量程，测量拉断力时，客户需定制。
1.3.3 测量钢丝绳和铜绞线
DGZ-C绳索张力计可测量铜绞线张力和钢丝绳张力，其规格如下表：
|
索号 |
标称截面(mm2) |
线径(mm) |
满量程(N) |
||
|
1 |
50 |
φ8 |
φ9 |
5000 |
5000 |
|
2 |
70 |
φ10 |
φ10.5 |
5000 |
5000 |
|
3 |
95 |
φ11 |
φ12.5 |
5000 |
5000 |
|
4 |
120 |
φ13 |
φ14 |
5000 |
5000 |
|
5 |
150 |
φ16 |
φ15.8 |
5000 |
5000 |
1.4产品技术参数
1.4.1分度值：1N
1.4.2精度：±3%
1.4.3电源：7.2V 镍氢电池组
1.4.4 充电器：输入AC220V/AC110V 50Hz 输出：DC 12V 500mA
1.4.5 采样率：2000Hz
